2SecurePOS

Le micro-ordinateur 2SecurePOS Z83 permet de réaliser l’incrustation du ticket de caisse dans la vidéosurveillance compatible de la série Dahua.

1. PRE REQUIS

2. MEMO

Matériel Détail
Système d'exploitation Windows 10 Home
CPU Intel Atom x5-Z8350
GPU Intel HD Graphics 400
Mémoire RAM 2 GB
Mémoire ROM 32 GB
Sortie graphique HDMI, VGA
Sortie son 1x jack 3,5mm audio
Réseau 1x LAN 1 GBps
Sans fil WiFi 2.4-5.0GHz, Bluetooth BT4.0
USB 1x USB 3.0, 2x USB 2.0
SDHC 1x SDHC max 128 GB



3. PACKAGE

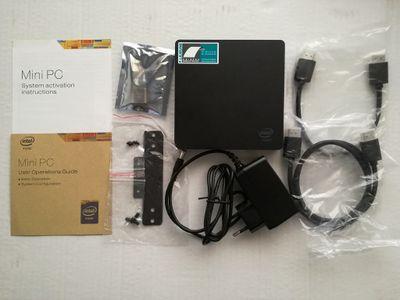

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est bonus.

400px lej z83 package
  • 1x ordinateur
  • 1x bloc d'alimentation 5V
  • 1x dongle HDMI
  • 1x câble HDMI 25cm
  • 1x câble HDMI 50cm
  • 1x kit de fixation VESA
  • 1x manuel

4. CONNECTIQUE, BOUTONS

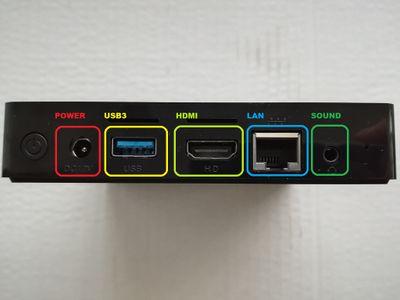

400px lej z83 rear side connectors1. Connecteurs à l'arrière.

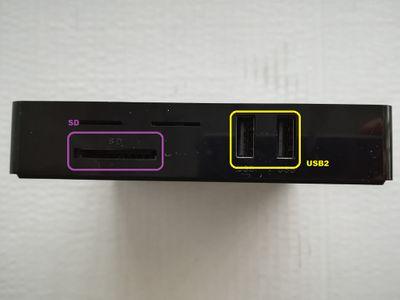

400px lej z83 left side connectors3. Connecteurs sur le côté gauche.

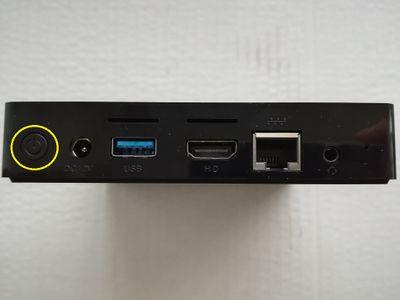

400px lej z83 rear side power on2. Bouton d'alimentation.

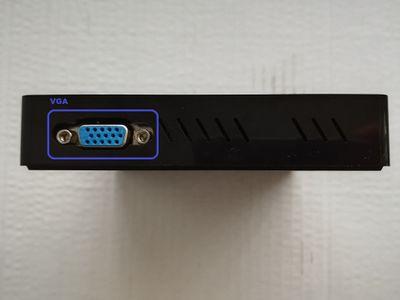

400px lej z83 right side connectors4. Connecteurs sur le côté droit.

5. Configuration réseau

Le boîtier 2SecurePOS fonctionne sous Windows 10.

  • Fixer l'adresse IP sur par exemple 10.10.0.213 avec le masque 255.255.255.0, la passerelle 10.10.0.254 et le DNS 10.10.0.254.
  • Ne pas oublier de définir le type de réseau sur privé,
  • Ouvrir le pare-feu.

6. Configuration pour CSI

6.1 Paramétrage de 2SecurePOS

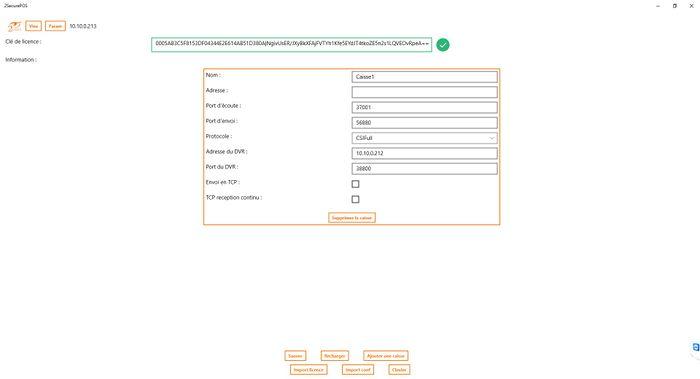

  • L'onglet Param permet de définir les paramètres réseaux :
    • Définir Nom sur Caisse1,
    • Effacer le champ Adresse
    • Définir Port d'écoute sur 37001,
    • Définir Port d'envoi sur 56880,
    • Définir Protocole sur CSIFull,
    • Définir Adresse du DVR sur par exemple 10.10.0.212,
    • Définir Port du DVR sur 38800.
    • Sauver pour appliquer.



700px 2securepos param full hd

6.2 Paramétrage de la caisse CSI

Il est nécessaire de configurer la caisse en réseau. Il est fortement recommandé d'utiliser un routeur dédié au réseau de la caisse.

  • La caisse doit être configurée en réseau, par exemple avec l'adresse 10.10.0.1 en suivant la procédure CSI : Réseau
  • La caisse doit envoyer les tickets au boîtier 2SecurePOS en suivant la procédure CSI : Surveillance d'activité
  • Recommandation : Utiliser un routeur configuré en par exemple 10.10.0.254 avec le masque 255.255.255.0 et le DHCP de 10.10.0.100 à 10.10.0.199.

7. Visualisation

SecurePOS permet de visualiser les messages qu'il reçoit du système de caisse.

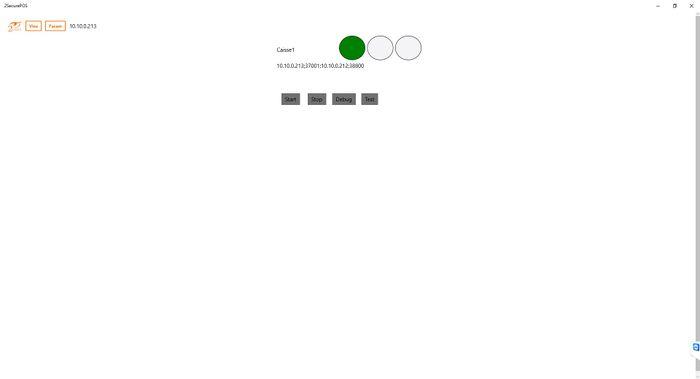

  • Aller sur l'onglet Visu pour visualiser les messages entrants:

700px 2securepos visu full hd
