CashDev : SCM-B (Confidentiel)

1. PRE REQUIS

  • 1x CashDev SCM-B sous Windows 7
  • 1x stick tactile ou clavier/souri USB
  • 2x clés CashDev 0001
  • La clé d'accès CPU unique au CashDev
  • 1x Exécutable de mise à jour vers Internet Explorer 11
  • Accès au réseau Internet

2. MISE A JOUR D'INTERNET EXPLORER

A la sortie d'usine, le CashDev arrive avec Internet Explorer 8 qui n'est plus supporté ! Il est donc recommandé de faire la mise à jour vers la dernière version compatible avec Windows 7.



  • Raccorder le CashDev à Internet.
  • Faire la mise à jour vers Internet Explorer 11.
  • Redémarrer le CashDev quand Windows le demande.
  • Lancer Internet Explorer.
  • Aller dans les Options Internet.
  • Dans l'onglet Général, inscrire uniquement la page de démarrage http://about-blank/.
  • Pour valider, faire 5x Tab et 1x Enter.

3. CONFIGURATION DU PARE-FEU

A la sortie d'usine, le pare-feu est désactivé par défaut ! Il est donc recommandé de l'activer avant la mise en service.



400px cashdev scmb firewall 01 recommanded 400px cashdev scmb firewall 02 allow

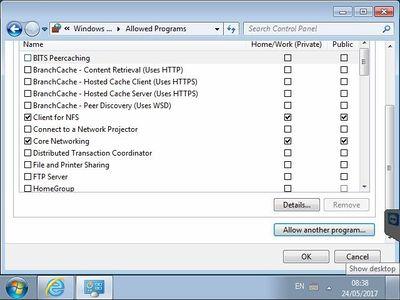

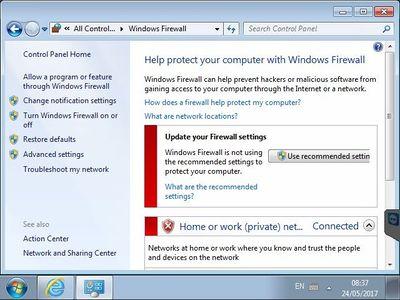

1. Use recommanded settings 2. Allow another program...
400px cashdev scmb firewall 03 browse 1 400px cashdev scmb firewall 04 select

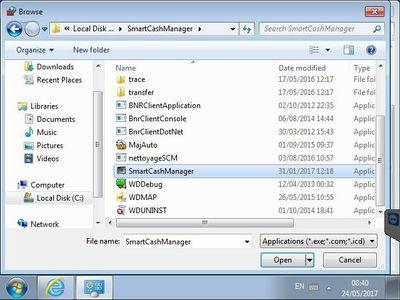

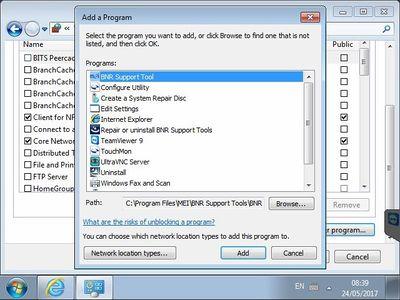

3. Appuyer sur Browse. 4. Choisir C:\SmartCashManager\SmartCashManager.exe
400px cashdev scmb firewall 05 add 400px cashdev scmb firewall 06 public

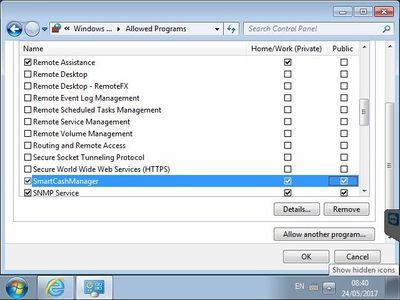

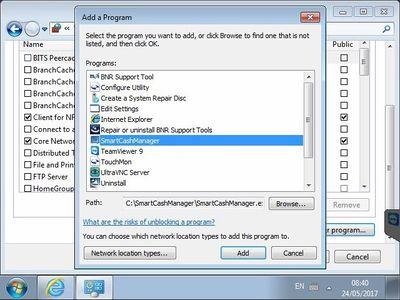

5. Appuyer sur Add. 6. Cocher Private et Public.
400px cashdev scmb firewall 07 advanced new inbound 400px cashdev scmb firewall 08 advanced rule port

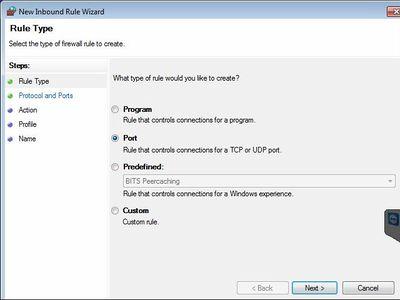

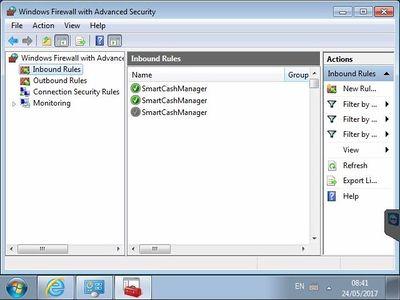

7. Créer une New Inbound rule. 8. Type Port.
400px cashdev scmb firewall 09 advanced rule protocol 400px cashdev scmb firewall 10 advanced rule action

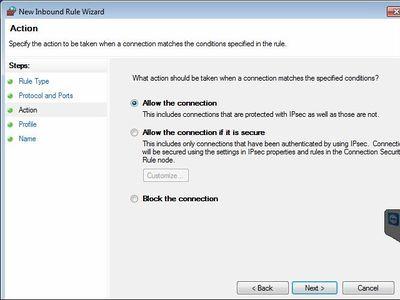

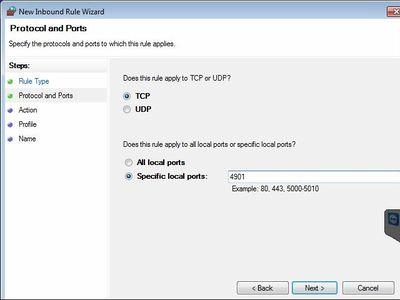

9. Protocole TCP port 4901. 10. Cocher Allow the connection.
400px cashdev scmb firewall 11 advanced rule range 400px cashdev scmb firewall 12 advanced rule name

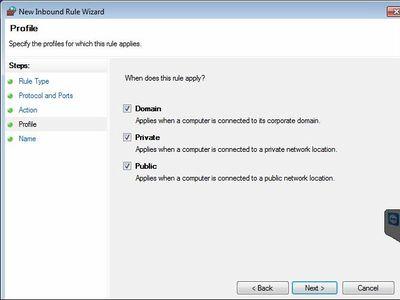

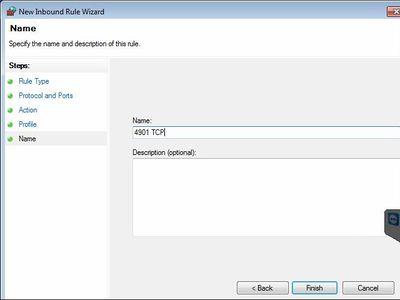

11. Cocher Domain, Private, Public 12. Nommer 4901 TCP.



4. PROBLEME D'ECRAN BLANC

Pour ne pas avoir d'écran blanc, désactiver la mise en veille de l'interface graphique dans le BIOS lorsque la mise en veille de Windows est désactivée.



  • Arrêter le CashDev.
  • Ouvrir le capot supérieur et accéder au port USB afin de connecter le clavier.
  • Redémarrer le CashDev et entrer dans le BIOS avec la touche DEL.

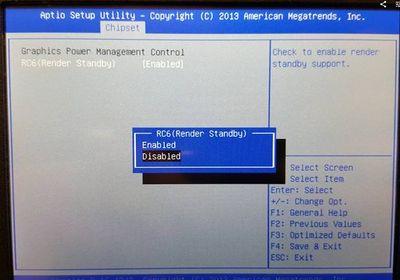

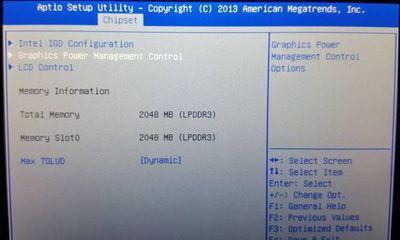

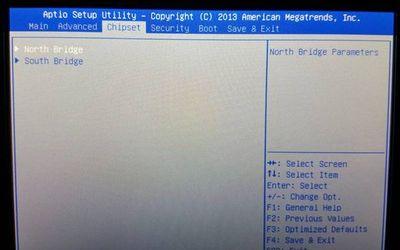

  • Dans Chipset > North Bridge > Graphics Power Management Control > RC6(Render Standby), sélectionner Disabled.
400px cashdev scmb bios chipset 400px cashdev scmb bios chipset northbridge
400px cashdev scmb bios northbridge rc6
  • Sauver et redémarrer avec F4.

5. PROBLEME D'ECRAN NOIR

  • Désactiver la mise en veille des USB.

6. MISE A JOUR DU FIRMWARE BNR

Il est obligatoire d'effectuer cette procédure avec l'appareil branché sur UPS afin d'éviter le "bricking" du module BNR.



SVP veuillez installer un UPS avant d'effectuer cette mise-à-jour.



  • Fermer les applications SmartCashier et SmartCashManager.
  • Lancer BNR Support Tool en tant que admin avec le mot de passe admin.
  • Dans le listing des appareil USB, Local Devices, ouvrir l'appareil MEI BNR suivit de son numéro de série.
  • Sur l'onglet Diagnostic, descendre jusqu'au champ Package version et noter le numéro de version, par exemple 2.2.1 :
    • Si le module est de type BNR v1.x.x, la mise-à-jour n'est pas nécessaire.
    • Si le module est de type BNR Advance v2.0.x, il faut effectuer la mise-à-jour minimale 2.2.1.
    • Si le module est à la bonne version, il n'est pas nécessaire de continuer cette procédure
  • Pour effectuer la mise-à-jour :
    • Vider complètement l'appareil de tous ses billets depuis SmartCashmanager ou Smartcashier.
    • Fermer l'application SmartCashManager.
    • Procéder à la mise-à-jour avec BNR_Update Cnfg - BNR.bat.
  • Redémarrer l'appareil.
