Bixolon : SRP-275IIIC

Cette imprimante convient pour une utilisation en cuisine.

1. PRE REQUIS

  • 1x rouleau 76mm non thermique
  • 1x cartouche Bixolon GRC-220B ou GRC-220BR
  • 1x câble RJ45
  • Star Vision : 1x Kit FL25-M02
  • Star Touch : 1x Kit FL25-M03

2. MEMO

Interface DP1 DP2 Logo (px)
Série DP OFF 3, 7 ON DP OFF

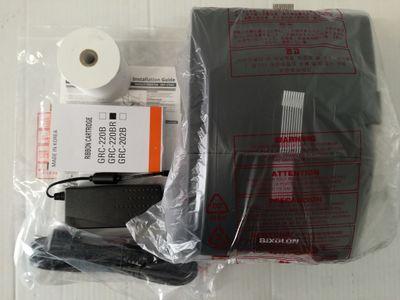

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.



400px bixolon srp275iiic package
  • 1x imprimante
  • 1x bloc d'alimentation 24V
  • 1x câble secteur
  • 1x rouleau de papier
  • 1x cartouche
  • 1x CD-ROM
  • 1x manuel



4. CONNECTIQUE, BOUTONS

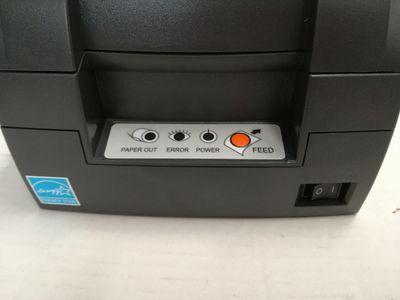

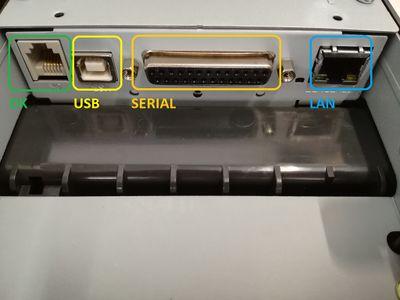

400px bixolon srp275iiic connectors detail 400px bixolon srp275iiic buttons
1. Connecteurs à l'arrière 2. Boutons en face avant



5. DIPSWITCHES

400px bixolon srp275iiic below remove cover 400px bixolon srp275iiic dipswitches
1. Retourner l'imprimante, dévisser la trappe ventrale 2. Dipswitches



6. ALIMENTATION

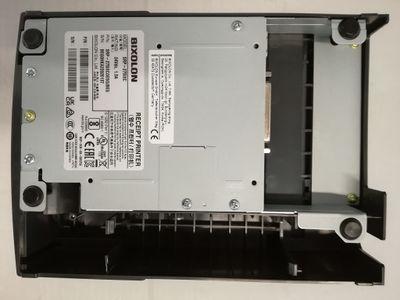

400px bixolon srp275iiic below 400px bixolon srp275iiic below power supply

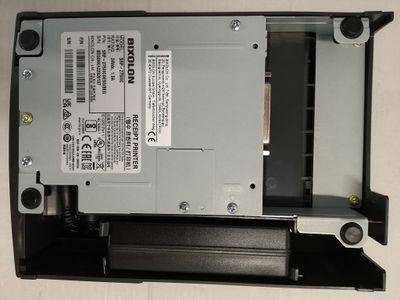

1. Retourner l'imprimante 2. Installer le bloc d'alimentation



7. PAPIER ET CARTOUCHE

Cette imprimante utilise du papier non thermique de 80mm et des cartouches.



7.1 Cartouche

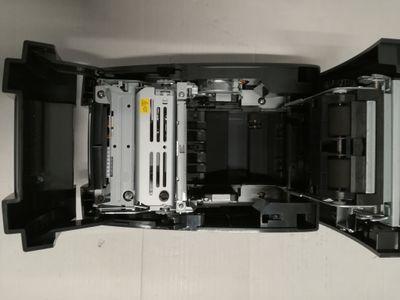

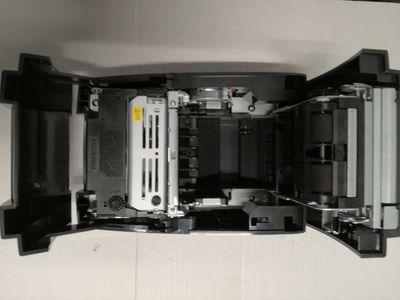

400px bixolon srp275iiic full open 400px bixolon srp275iiic cartridge
1. Ouvrir complètement l'imprimante 2. Insérer la cartouche





7.2 Papier

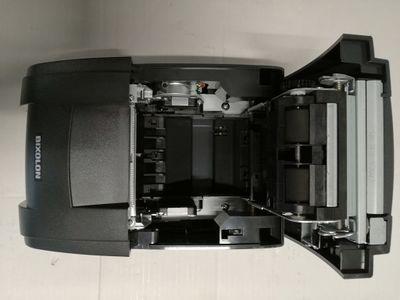

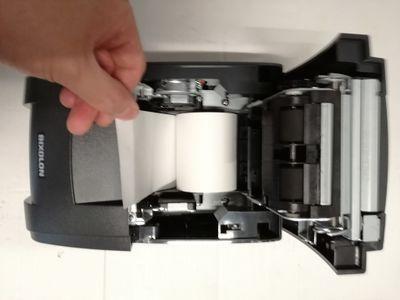

400px bixolon srp275iiic cartridge closed 400px bixolon srp275iiic paper roll
1. Fermer le capot cartouche 2. Insérer le rouleau de papier queue vers le haut



8. SELF-TEST: IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 3s, l'imprimante sort un papier.

9. CONFIGURATION SERIE

  • Eteindre l'imprimante.
  • Configurer les dipswitchs.
  • Utiliser l'adaptateur requis.
  • Allumer l'imprimante pour tester l'impression depuis la caisse.

10. CONFIGURATION RESEAU

  • Connecter l'imprimante au réseau pour obtenir l'adresse initiale automatiquement
  • Effectuer un self-test, par défaut l'imprimante obtient une adresse automatiquement
  • Se connecter à l'adresse obtenue, paramétrer la nouvelle adresse
  • Décocher la case DHCP mode sinon l'adresse ne sera pas enregistrée
  • Valider avec Apply

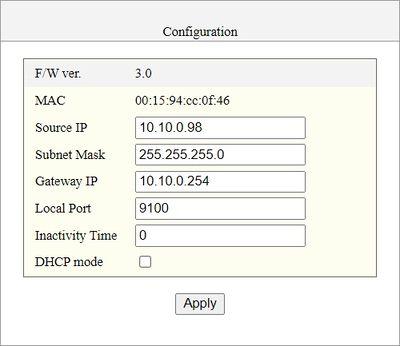

400px bixolon srp275iiic net config
  • Définir Source IP par exemple sur 10.10.0.98,
  • Définir Subnet Mask par exemple sur 255.255.255.0,
  • Définir Gateway IP par exemple sur 10.10.0.254,
  • Définir Local Port par exemple sur 9100,
  • Définir Inactivity Time par exemple sur 0,
  • Décocher DHCP mode
