CSI : CS 15P

1. PRE REQUIS

  • 1x kit clavier/souri USB

2. MEMO

Interface DP1
Série 1-7 OFF, 8 ON
USB 1-8 OFF



3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.



400px
  • 1x caisse
  • 1x câble secteur



4. CONNECTIQUE, BOUTONS

400px csi cs15p power on button 400px csi cs15p back

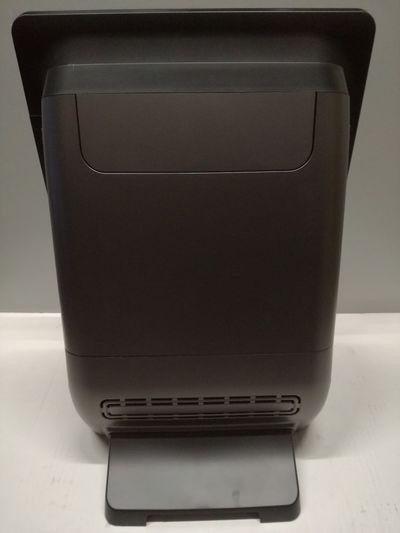

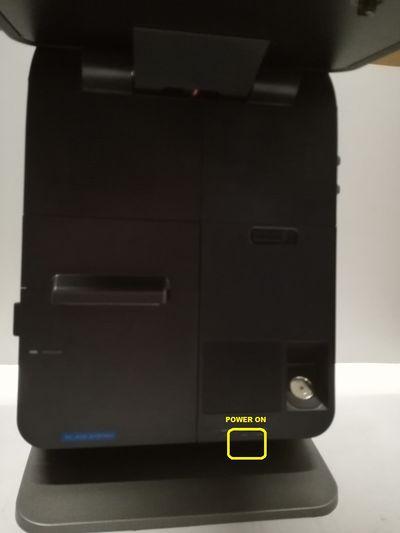

1. Bouton d'alimentation à l'avant. 2. Le capot du pied peut glisser vers l'arrière
400px csi cs15p left side buttons 400px csi cs15p right side buttons

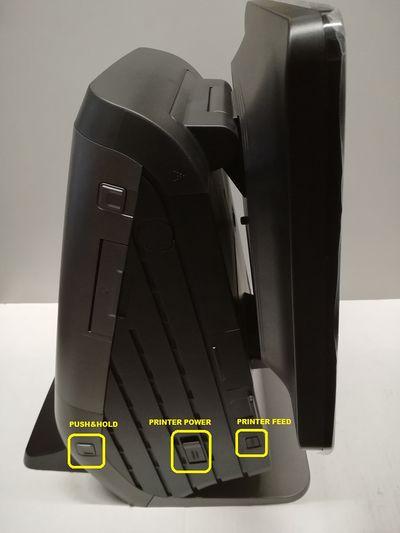

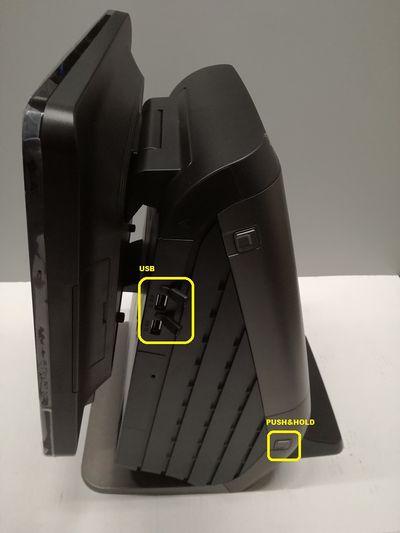

3. Bouton de l'imprimante. Maintenir le bouton du capot. 4. Maintenir le bouton du capot et faire glisser.
400px csi cs15p connectors power plug 400px csi cs15p connectors details

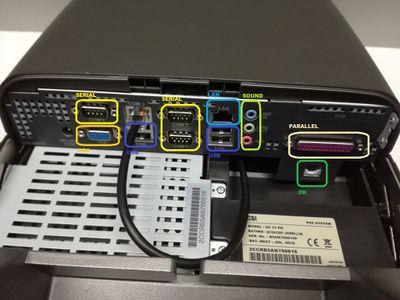

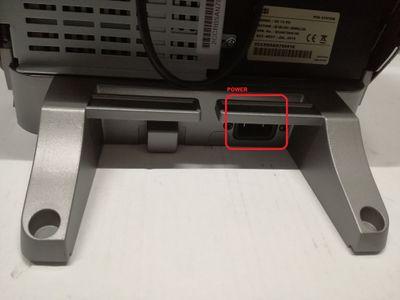

5. Connecteurs d'alimentation. 6. Connecteurs à l'arrière.



5. IMPRIMANTE INTEGREE

5.1 Self-test : Impression des paramètres



  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 5s, l'imprimante sort un papier.





5.2 Papier



400px csi cs15p printer cover open 400px csi cs15p printer open change paper

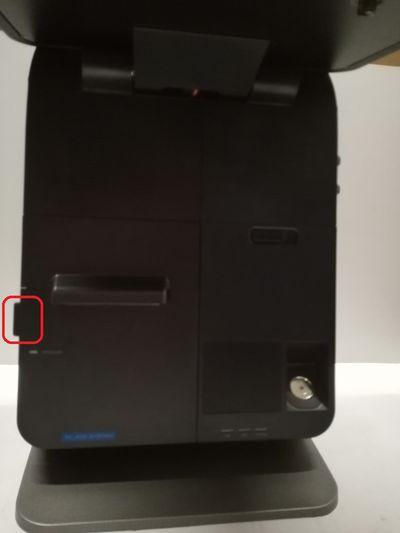

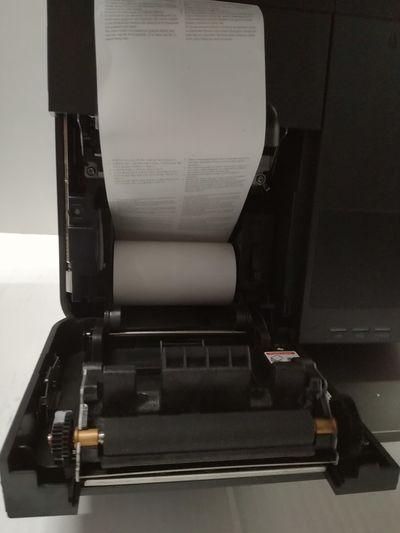

1. Ouvrir le capot 2. Placer le papier





5.3 Dipswitches



400px csi cs15p printer cover open 400px csi cs15p printer open change paper
1. Ouvrir le capot 2. Retirer le papier
400px csi cs15p printer internal remove cover 400px csi cs15p printer dipswitches

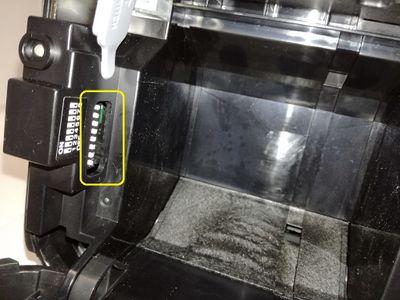

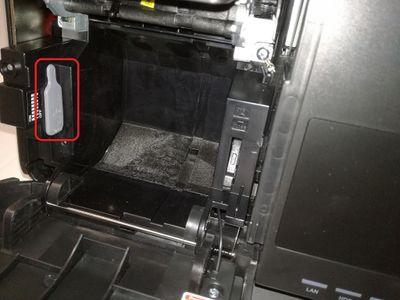

3. Ouvrir le cache 4. Dipswitches





5.4 Changer le couteau



400px csi cs15p front covers 400px csi cs15p dallas cover button

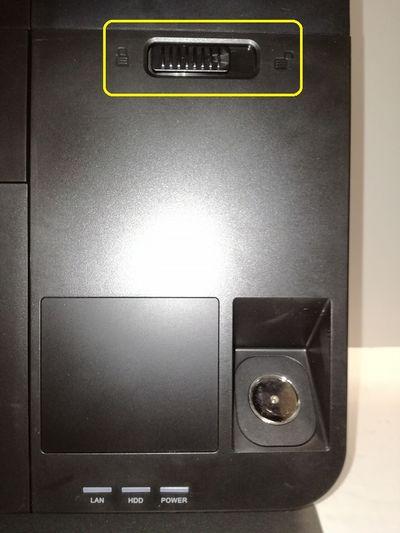

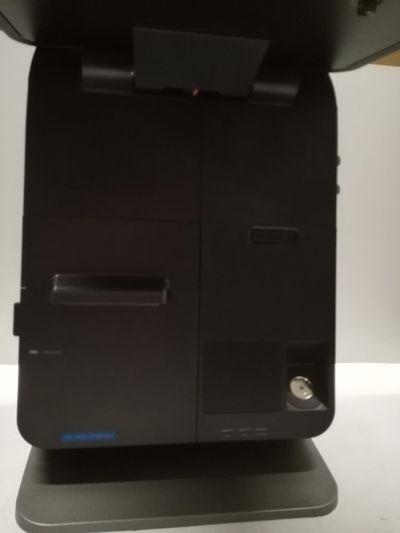

1. Présenter la face avant 2. Pousser le bouton vers la droite
400px csi cs15p dallas cover removed 400px csi cs15p remove printer cutter cover

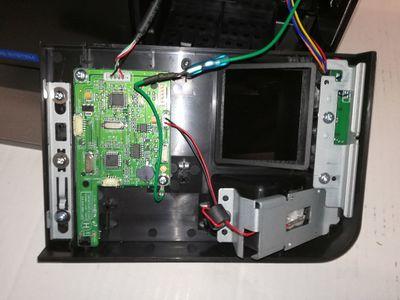

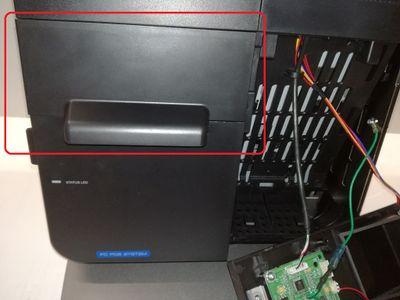

3. Retirer le capot de la serrure dallas 4. Retirer le capot du couteau
400px csi cs15p printer cutter holder

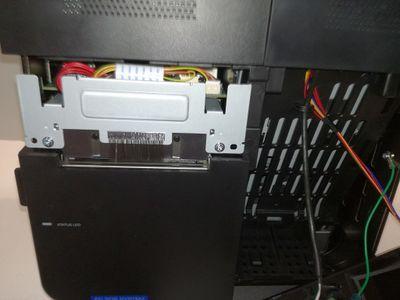

5. Changer le couteau



6. CHANGER LE SSD

400px csi cs15p ssd cover slide to left 400px csi cs15p ssd frame remove screw

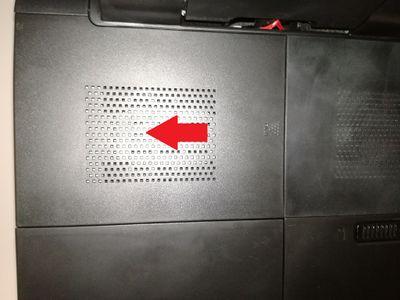

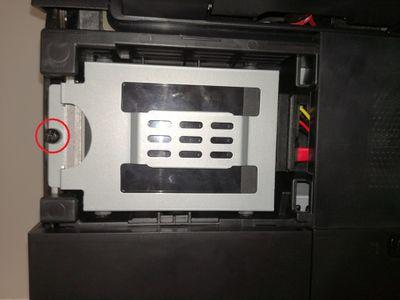

1. Faire glisser le cache sur le gauche 2. Retirer la vis
400px csi cs15p ssd frame slide to right 400px csi cs15p ssd in frame

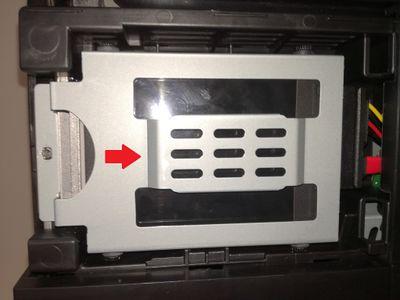

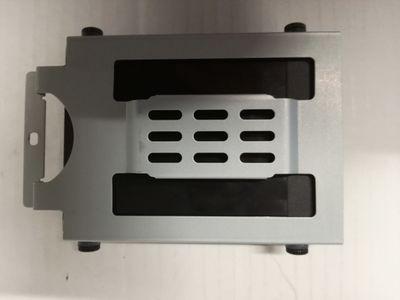

3. Faire glisser le cadre vers la droite 4. Déconnecter et retirer le SSD
400px csi cs15p ssd in frame slide out 400px csi cs15p ssd remove screws

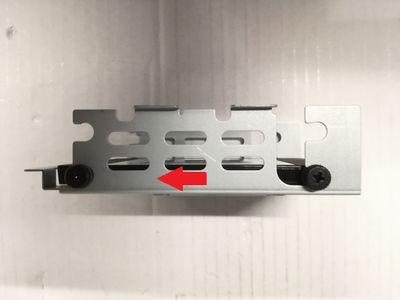

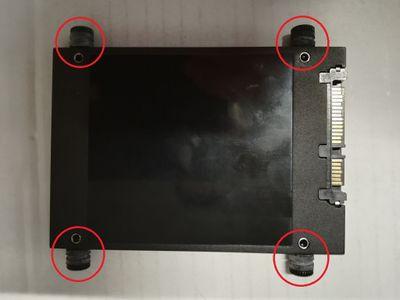

5. Faire glisser le SSD hors du cadre 6. Retirer les vis, changer le SSD



7. ACCELERATION DU SYSTEME

La CS 15P II est équipée d'un Intel Atom D2550 avec 2GB-RAM, ce qui peut vite devenir trop juste si on demande d'utiliser trop de ressources à la caisse.



  • Aller dans Panneau de configuration\Tous les Panneaux de configuration\Options d’alimentation
  • Sur tous les modes d'alimentation, désactiver la veille et l'extinction de l'écran
  • Activer le mode Performances élevées
  • Imprimantes pré-instalées :
    • La Oxhoo TP35 n'est pas utilisée, le driver OXHOO TP Uninstaller peut être désinstallé via Programmes et fonctionnalités
    • Les Epson TM-H6000III et Epson TM-H6000III Slip ne sont pas utilisées, le driver Epson Advanced Printer Driver 4 peut être désinstallé avec le Epson Port Communication Device.
  • Google Chrome permet de lire les fichiers PDF

8. FONCTIONNALITES VIA LE BIOS

8.1 Restore on AC Power Loss



  • Redémarrer la machine et aller dans le BIOS avec la touche DEL
400px csi cs15p bios advanced select super io config 400px csi cs15p bios super io config restore ac power on

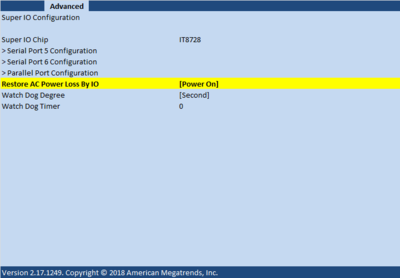

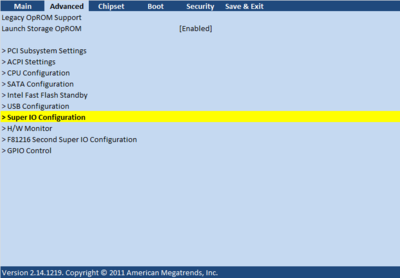

1. Aller dans Advanced > Super IO Configuration 2. Initialiser Restore ACPower Loss by IO sur Power On





8.2 Wake-on-LAN



  • Aller dans les paramètres de Gestion de l'alimentation de la carte réseau :
    • Cocher Autoriser l'ordinateur à éteindre ce périphérique pour économiser l'énergie
    • Cocher Autoriser ce périphérique à sortir l'ordinateur du mode veille
    • Important ! Décocher Autoriser uniquement un paquet magique à sortir l'ordinateur du mode veille
  • Redémarrer la machine et aller dans le BIOS avec la touche DEL



400px csi cs15p bios advanced select acpi settings 400px csi cs15p bios acpi settings pme wake enable eup control disable

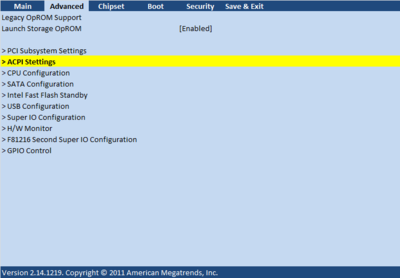

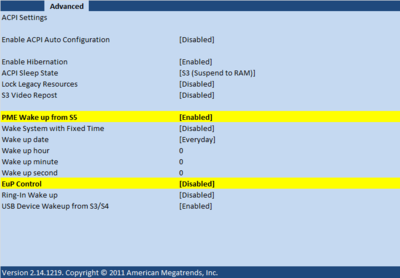

1. Aller dans Advanced > ACPI Settings 2. Activer PME Wake up et désactiver EuP Control
